La verifica statica del ponteggio è un passaggio obbligatorio per tutte le configurazioni che superano i 20 metri di altezza o che si discostano dagli schemi tipo previsti dall'autorizzazione ministeriale. Anche per i ponteggi più semplici, una corretta analisi strutturale è fondamentale per garantire la sicurezza dei lavoratori e la conformità normativa. Questa guida illustra i principi del calcolo strutturale applicato ai ponteggi e le procedure di collaudo.
Quando è obbligatoria la verifica statica
Il D.Lgs. 81/2008 (art. 133) stabilisce che il ponteggio deve essere realizzato conformemente all'autorizzazione ministeriale e al relativo schema tipo. Quando la configurazione si discosta dallo schema tipo — per altezza superiore a 20 m, carichi non standard, geometrie irregolari o condizioni di vento particolari — è necessario un progetto strutturale redatto da un ingegnere o architetto abilitato, che includa la relazione di calcolo e il disegno esecutivo.
Anche per ponteggi conformi allo schema tipo, la verifica è consigliata quando: il ponteggio è esposto a venti forti (zone costiere, valli ventose, edifici alti isolati), il carico di esercizio è elevato (deposito materiali pesanti, getti di calcestruzzo), il terreno di appoggio ha portanza dubbia, o il ponteggio è parzialmente coperto con teli che aumentano l'azione del vento.
Analisi dei carichi
I carichi che agiscono su un ponteggio si dividono in permanenti (peso proprio della struttura, impalcati, scale, parapetti), variabili (peso degli operatori, materiali depositati, attrezzature) e ambientali (vento, neve, ghiaccio). La norma UNI EN 12811-1 classifica i ponteggi in sei classi di carico in base al carico uniformemente distribuito sull'impalcato, da 0.75 kN/m² (classe 1, ispezione) a 6.00 kN/m² (classe 6, lavori pesanti).
L'azione del vento è spesso il carico dimensionante per i ponteggi. Si calcola secondo le NTC 2018 (o Eurocodice 1) in funzione di: velocità di riferimento del vento (zona geografica), categoria di esposizione del sito, altezza dal suolo, coefficiente di forma del ponteggio (che dipende dalla presenza di teli, reti o impalcati). Un ponteggio completamente telato può avere un'azione del vento 3-4 volte superiore rispetto a uno scoperto.
Verifiche strutturali principali
La verifica dei montanti è la più critica. I montanti sono soggetti a compressione (peso proprio + carichi verticali) e a flessione (azione del vento trasmessa dai correnti). La verifica si esegue secondo il metodo degli stati limite, combinando lo sforzo normale di compressione con il momento flettente dovuto al vento. Il fattore di snellezza del montante (rapporto tra lunghezza libera di inflessione e raggio d'inerzia) determina il carico critico di instabilità (carico di Eulero).
La verifica degli impalcati controlla che le tavole o i pannelli metallici resistano ai carichi di esercizio senza superare la freccia ammissibile (L/100 per tavole in legno, L/150 per pannelli metallici). La verifica delle basette assicura che la pressione trasmessa al terreno non superi la portanza ammissibile, eventualmente con l'interposizione di ripartitori (tavole, piastre). La verifica degli ancoraggi confronta la forza di trazione/compressione con la capacità portante del sistema di ancoraggio.
Procedura di collaudo

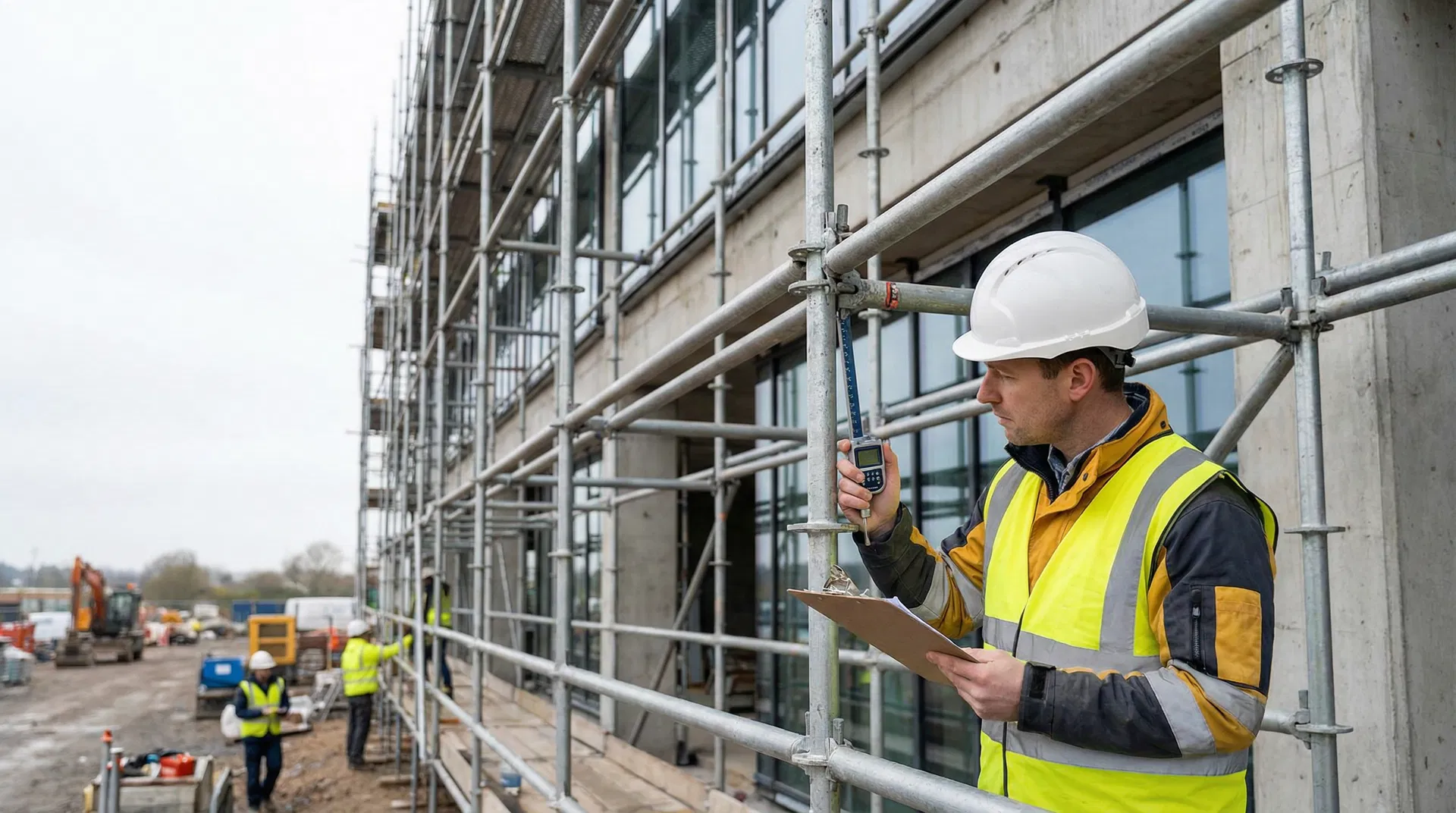

Il collaudo del ponteggio è un'operazione formale che certifica la conformità della struttura montata al progetto. La procedura prevede: verifica documentale (presenza del PiMUS, del progetto strutturale se richiesto, dell'autorizzazione ministeriale, del libretto del ponteggio), verifica visiva (corrispondenza tra montato e progetto, stato dei componenti, completezza dei parapetti e degli ancoraggi), e prove strumentali (verticalità dei montanti, orizzontalità degli impalcati, serraggio dei giunti).
Le tolleranze ammissibili sono: verticalità dei montanti ± 50 mm su 10 m di altezza, orizzontalità degli impalcati ± 25 mm su 3 m di lunghezza, distanza dalla facciata 20-30 cm (massimo 35 cm senza protezione aggiuntiva). Il verbale di collaudo deve essere firmato dal responsabile del montaggio e conservato in cantiere.
| Classe di carico | Carico (kN/m²) | Utilizzo tipico | Esempio |
|---|---|---|---|
| Classe 1 | 0.75 | Ispezione | Verifiche visive, rilievi |
| Classe 2 | 1.50 | Lavori leggeri | Tinteggiatura, pulizia facciate |
| Classe 3 | 2.00 | Lavori standard | Intonacatura, cappotto termico |
| Classe 4 | 3.00 | Lavori pesanti | Muratura, posa pietra |
| Classe 5 | 4.50 | Deposito materiali | Stoccaggio laterizi, sacchi cemento |
| Classe 6 | 6.00 | Lavori molto pesanti | Getti calcestruzzo, demolizioni |
Conclusione
La verifica statica non è un mero adempimento burocratico ma uno strumento essenziale per la sicurezza. Con PonteggiPro puoi eseguire l'analisi di stabilità direttamente nel configuratore, verificando automaticamente i rapporti di utilizzo dei montanti, la resistenza degli ancoraggi e la conformità ai carichi di progetto. Il report tecnico PDF generato dal software documenta tutte le verifiche e può essere allegato al progetto strutturale, semplificando il lavoro del progettista.
