L'ancoraggio è l'elemento che garantisce la stabilità del ponteggio contro il ribaltamento e le azioni orizzontali del vento. Un ancoraggio inadeguato o mal posizionato è una delle cause più frequenti di crollo dei ponteggi. Questa guida analizza le tipologie di ancoraggio disponibili, i criteri di calcolo e le verifiche richieste dalla normativa vigente.
Principi di funzionamento
L'ancoraggio del ponteggio alla struttura dell'edificio assolve a tre funzioni fondamentali: impedire il ribaltamento del ponteggio sotto l'azione del vento (forza di trazione), limitare la distanza tra ponteggio e facciata mantenendola entro i limiti di sicurezza (forza di compressione), e trasferire le azioni orizzontali alla struttura dell'edificio che, essendo molto più massiccia, le assorbe senza problemi.
Le forze che agiscono sull'ancoraggio dipendono da: velocità del vento di progetto (funzione della zona geografica e dell'altezza), superficie esposta del ponteggio (teli, reti, impalcati), schema di ancoraggio adottato (ogni quanto si ancora), e tipo di ponteggio (tubo e giunto, telai, multidirezionale). La norma UNI EN 12811-1 definisce i metodi di calcolo e i requisiti minimi.
Tipologie di ancoraggio

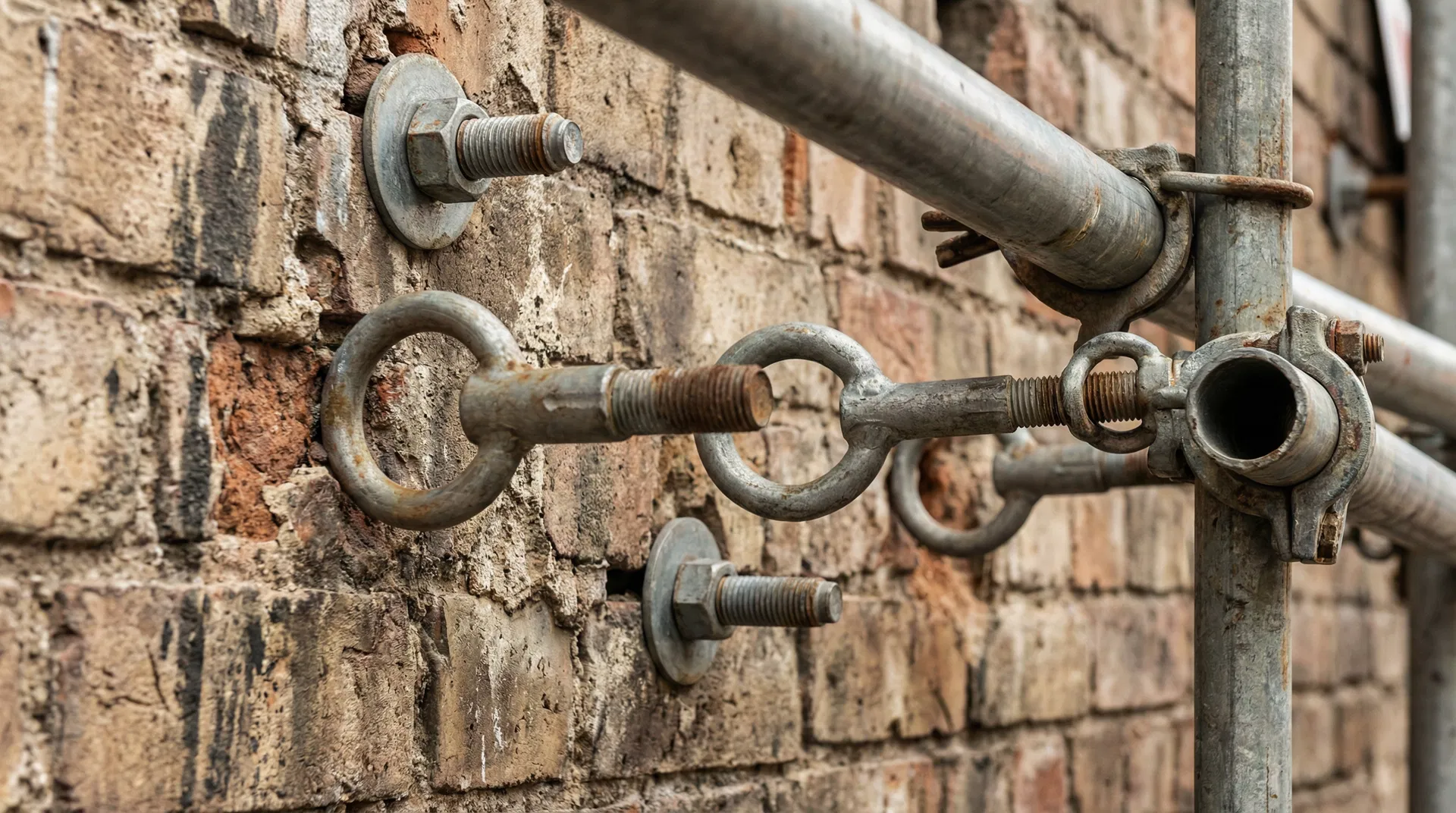

L'ancoraggio ad anello (o a vitone) è il sistema più tradizionale e diffuso. Consiste in un tassello ad espansione o chimico inserito nella muratura, con un anello o un gancio a cui si collega il tubo di ancoraggio del ponteggio tramite giunto. Resiste sia a trazione che a compressione ed è adatto a murature piene e calcestruzzo. La capacità portante tipica va da 3 a 15 kN a seconda del tipo di tassello e del supporto.
L'ancoraggio a cravatta (o passante) attraversa l'intera muratura e viene bloccato sul lato interno con una piastra di ripartizione. È il sistema più affidabile perché non dipende dalla resistenza superficiale della muratura, ma dalla sua resistenza a compressione trasversale. È indicato per murature di scarsa qualità, laterizi forati e pareti sottili. Lo svantaggio è la necessità di accedere al lato interno della parete.
L'ancoraggio a tassello chimico utilizza resine epossidiche o poliestere iniettate nel foro per creare un legame chimico con il supporto. Offre capacità portanti elevate (fino a 20 kN) ed è particolarmente indicato per calcestruzzo fessurato, murature cave e materiali porosi dove i tasselli meccanici non garantiscono prestazioni adeguate. Richiede tempi di indurimento (da 20 minuti a 24 ore a seconda della temperatura) prima del caricamento.
L'ancoraggio a puntone (o a contrasto) non perfora la muratura ma sfrutta la compressione tra due punti opposti (ad esempio tra due montanti o tra montante e facciata). È utilizzato quando non è possibile forare la muratura (edifici vincolati, facciate in vetro) ma resiste solo a compressione, non a trazione. Deve essere sempre integrato con altri sistemi per garantire la stabilità completa.
Schema di ancoraggio e calcolo
Lo schema di ancoraggio definisce la disposizione degli ancoraggi sulla facciata. Lo schema più comune prevede un ancoraggio ogni due campate e ogni due livelli, con ancoraggi aggiuntivi ai bordi laterali e in sommità. Per ponteggi con teli di protezione (che aumentano significativamente la superficie esposta al vento), lo schema deve essere infittito: tipicamente un ancoraggio per campata per livello.
Il calcolo della forza di ancoraggio segue la procedura della UNI EN 12811-1. Si determina la pressione del vento di progetto (qp) in funzione della zona, della categoria di esposizione e dell'altezza. Si calcola la forza totale del vento sulla superficie tributaria di ciascun ancoraggio, considerando i coefficienti aerodinamici del ponteggio (con o senza teli). La forza risultante viene confrontata con la capacità portante dell'ancoraggio, applicando un coefficiente di sicurezza minimo di 1.5.
| Tipo ancoraggio | Resistenza tipica (kN) | Supporto ideale | Vantaggi | Limiti |
|---|---|---|---|---|
| Tassello meccanico | 3-8 | Calcestruzzo, muratura piena | Rapido, economico | Non adatto a murature cave |
| Tassello chimico | 8-20 | Qualsiasi muratura | Alta resistenza, versatile | Tempo di indurimento |
| Cravatta passante | 10-25 | Qualsiasi spessore | Massima affidabilità | Accesso lato interno |
| Puntone a contrasto | 5-15 (solo compressione) | Superfici rigide | Nessuna foratura | Solo compressione |
Verifiche e prove di carico
La normativa richiede che ogni ancoraggio sia verificato prima del caricamento. Per i tasselli meccanici e chimici, la verifica consiste in una prova di estrazione a campione: si applica una forza di trazione pari a 1.5 volte la forza di progetto e si verifica che lo spostamento sia inferiore ai limiti ammissibili (tipicamente 1-2 mm). La prova deve essere eseguita su almeno il 10% degli ancoraggi, con un minimo di 5 prove per facciata.
Il registro degli ancoraggi deve documentare: tipo e marca del tassello utilizzato, profondità di ancoraggio, tipo di supporto (calcestruzzo, mattone pieno, laterizio forato), risultati delle prove di estrazione, data di installazione e nome dell'installatore. Questo registro fa parte della documentazione del ponteggio e deve essere disponibile in cantiere per eventuali ispezioni.
Errori comuni e buone pratiche
Gli errori più frequenti nella realizzazione degli ancoraggi includono: ancoraggio in laterizi forati con tasselli meccanici (che non garantiscono la presa), distanza insufficiente dal bordo della muratura (minimo 10 cm per tasselli meccanici, 5 cm per chimici), fori troppo profondi che attraversano la parete creando infiltrazioni, e mancata pulizia del foro prima dell'inserimento del tassello chimico (che riduce drasticamente l'aderenza).
Con PonteggiPro puoi configurare lo schema di ancoraggio direttamente nel progetto 3D, visualizzare la posizione di ogni ancoraggio sulla facciata e calcolare automaticamente le forze in gioco. Il computo materiali include il numero e il tipo di ancoraggi necessari, facilitando l'approvvigionamento e riducendo il rischio di dimenticanze in cantiere.
